Стоимость производства:
от 15 000 руб.
Теплообменные аппараты «труба в трубе» применяются в технологических процессах для нагрева и охлаждения сред в различных отраслях промышленности.
Эксплуатация теплообменников возможна в климатических районах с умеренным и тропическим климатом, а также в районах с сейсмичностью не более 7 баллов.
ООО Химмаш изготавливает теплообменники «труба в трубе» в двух конструктивных исполнениях:
- с приварными двойниками (тип 1) - со съемными двойниками (тип 2)Срок службы теплообменников со средами, вызывающими коррозию не более 0,1 мм в год составляет 5 лет (для теплообменников типа ТТОН), 8 лет (для теплообменников типа ТТОР), 10 лет (для теплообменников типа ТТМ и ТТРМ).
Условное обозначение теплообменников типа «труба в трубе»:
ТТОР-108/159-4,0/1,6
6-ПР-М1-У

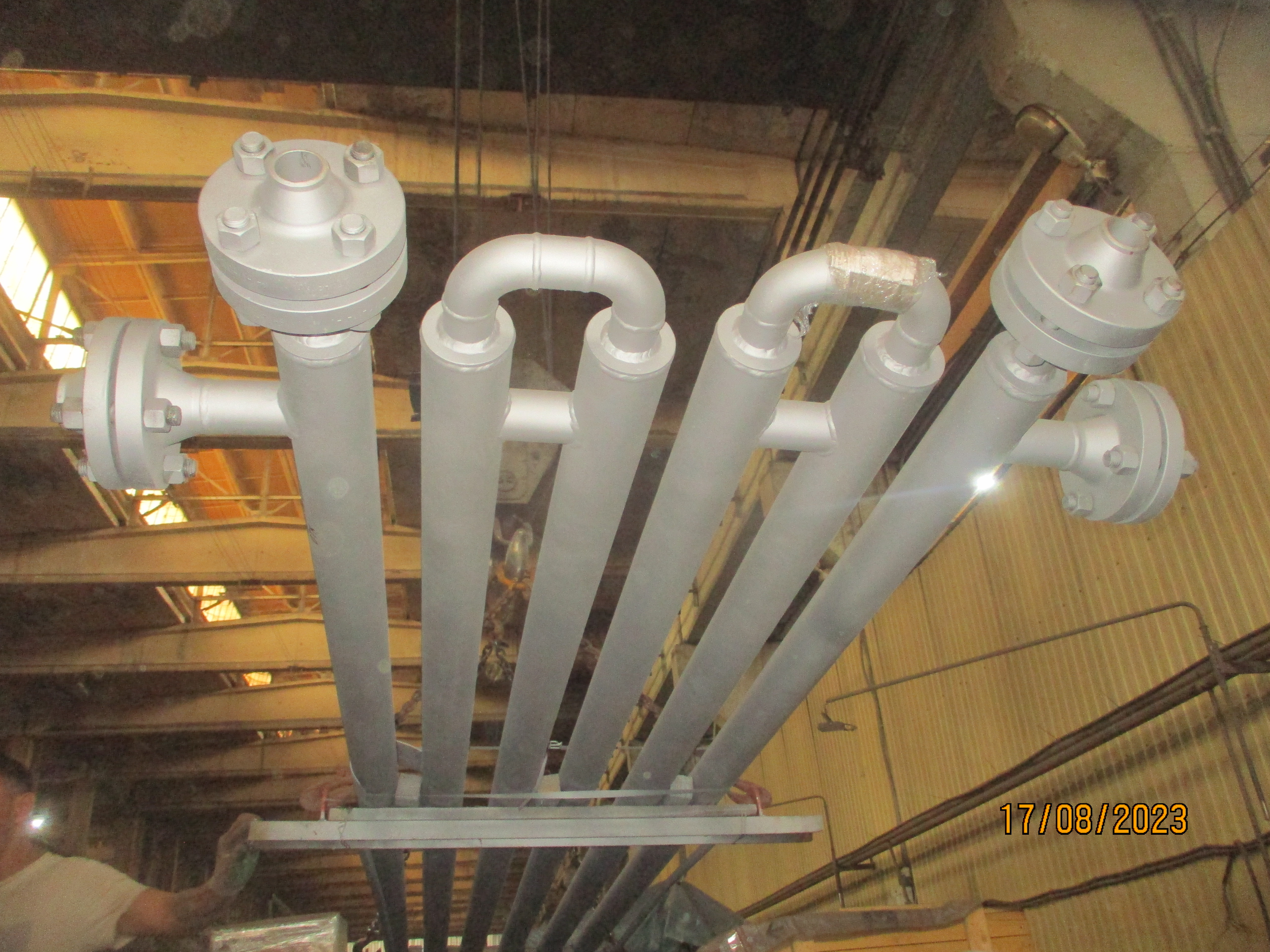

Теплообменник труба в трубе однопоточный неразборный изготавливается в двух конструктивных исполнениях: ТТОН-1 - с приварными двойниками, ТТОН-2 – со съемными двойниками.

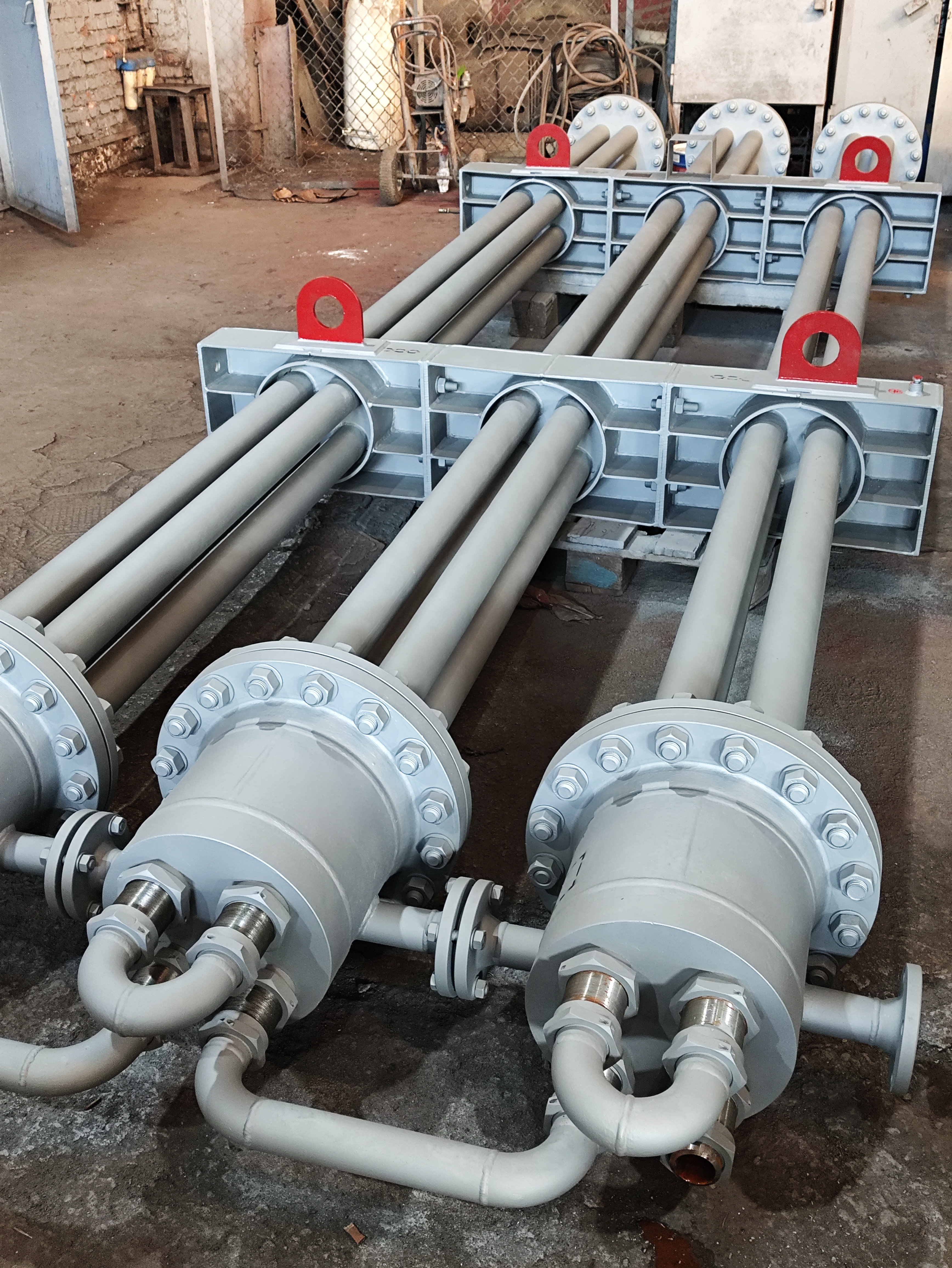

Теплообменник типа труба в трубе однопоточный разборный ТТОР изготавливается с диаметрами теплообменных труб 89, 108, 133, 159 мм и с давлением от 1,6 до 4 МПа.

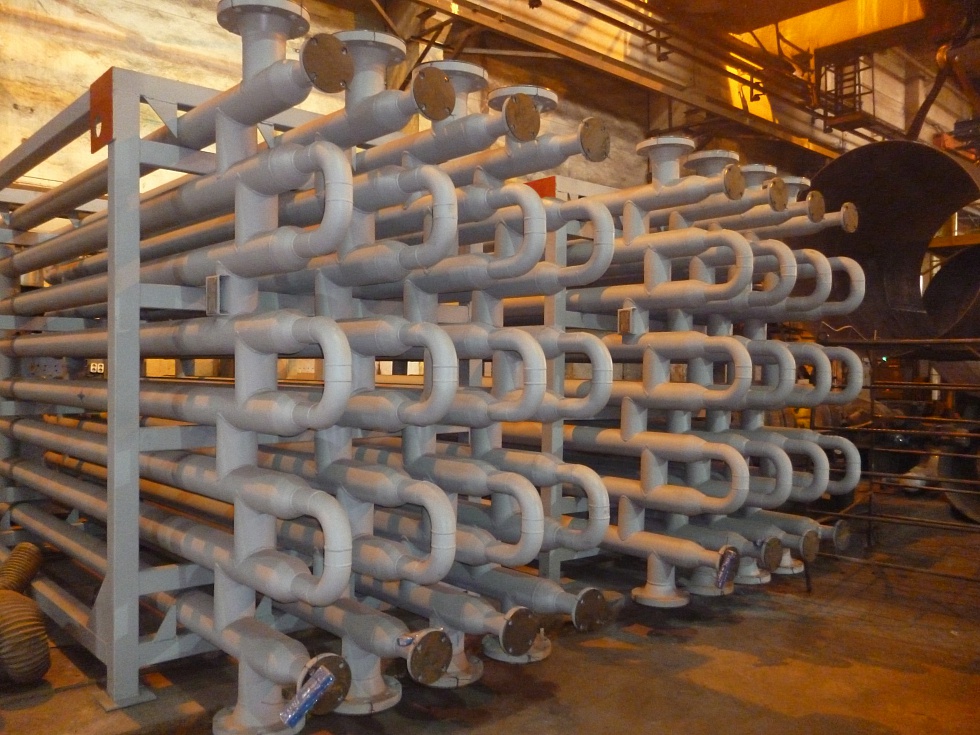

Теплообменники труба в трубе многопоточный ТТМ различаются по количеству параллельных потоков (ТТМ5 – 5 потоков, ТТМ7 – 7 потоков, ТТМ12 – 12 потоков, ТТМ22 – 22 потока, ТТМ31 – 31 поток). Теплообменники ТТМ изготавливаются с приварными или съемными двойниками.
Теплообменники труба в трубе разборные малогабаритные ТТРМ производятся либо однопоточными по трубному и кольцевому пространству (ТТРМ1) либо однопоточными по трубному и двухпоточными по кольцевому пространству (ТТРМ1/2) либо двухпоточными по трубному и кольцевому пространству (ТТРМ2). Теплообменники ТТРМ также бывают с приварными или съемными двойниками.
Поставка теплообменников "труба в трубе" в г. Архангельск осуществляется из Пензы
Табл.1 Основные технические характеристики теплообменников ТТОН
Обозначение |
Ду, мм теплообм. труб |
Масса (кг), при длине теплообменных труб: |
|||||||||
Исполнение 1 |
Исполнение 2 |
||||||||||
1500 |
3000 |
4500 |
6000 |
9000 |
1500 |
3000 |
4500 |
6000 |
9000 |
||
ТТОН 25/57-6,3/4,0 |
25 |
9,95 |
20,5 |
- |
- |
- |
11,8 |
22,5 |
- |
- |
- |
ТТОН 25/57-16,0/4,0 |
10,7 |
21,7 |
- |
- |
- |
11,6 |
23,5 |
- |
- |
- |
|
ТТОН 25/57-16,0/10,0 |
12,7 |
25,2 |
- |
- |
- |
14,6 |
27,4 |
- |
- |
- |
|
ТТОН 38/57-6,3/4,0 |
38 |
12,8 |
25,6 |
- |
- |
- |
16,3 |
29,6 |
- |
- |
- |
ТТОН 38/57-16,0/4,0 |
14 |
27,9 |
- |
- |
- |
17,5 |
31,3 |
- |
- |
- |
|
ТТОН 38/57-16,0/10,0 |
16 |
31,7 |
- |
- |
- |
19,5 |
35,2 |
- |
- |
- |
|
ТТОН 38/76-6,3/4,0 |
15,8 |
31,4 |
- |
- |
- |
22,7 |
34,9 |
- |
- |
- |
|
ТТОН 38/89-6,3/4,0 |
- |
39,7 |
60,3 |
- |
- |
43,7 |
63,8 |
- |
- |
||
ТТОН 48/76-6,3/4,0 |
48 |
- |
34,7 |
51,8 |
68,9 |
- |
- |
39 |
56,2 |
73,3 |
- |
ТТОН 48/76-10,0/6,3 |
- |
42,1 |
63,1 |
84,4 |
- |
- |
46,5 |
67,5 |
88,8 |
- |
|
ТТОН 48/76-16,0/10,0 |
- |
48 |
71,5 |
95,4 |
- |
- |
- |
- |
- |
- |
|
ТТОН 48/89-10,0/6,3 |
- |
46 |
69,4 |
93,1 |
- |
- |
50,4 |
73,8 |
102,5 |
- |
|
ТТОН 48/89-16,0/10,0 |
- |
46 |
69,4 |
93,1 |
- |
- |
- |
- |
- |
- |
|
ТТОН 48/108-6,3/4,0 |
- |
51,1 |
76,6 |
102,3 |
- |
- |
55,5 |
81 |
106,7 |
- |
|
ТТОН 48/108-10,0/6,3 |
- |
60,2 |
91 |
121,4 |
- |
- |
64,6 |
95,4 |
125,4 |
- |
|
ТТОН 57/89-10,0/6,3 |
57 |
- |
- |
74,8 |
100 |
- |
- |
- |
80,6 |
105,8 |
- |
ТТОН 57/89-16,0/10,0 |
- |
- |
90 |
119,2 |
- |
- |
- |
- |
- |
- |
|
ТТОН 57/108-6,3/4,0 |
- |
- |
62,9 |
115,3 |
- |
- |
- |
98,7 |
121,1 |
- |
|
ТТОН 57/108-10,0/6,3 |
- |
- |
102,6 |
128,3 |
- |
- |
- |
108,4 |
134,1 |
- |
|
ТТОН 57/108-16,0/10,0 |
- |
- |
123 |
196 |
- |
- |
- |
- |
- |
- |
|
ТТОН 89/133-1,6/1,6 |
89 |
- |
- |
- |
- |
- |
- |
- |
- |
197 |
284 |
ТТОН 89/133-4,0/1,6 |
- |
- |
- |
- |
- |
- |
- |
- |
200 |
286 |
|
ТТОН 89/133-6,3/4,0 |
- |
- |
- |
180 |
267 |
- |
- |
- |
210 |
295 |
|
ТТОН 89/133-10,0/6,3 |
- |
- |
- |
225 |
335 |
- |
- |
- |
|||
ТТОН 89/133-16,0/10,0 |
- |
- |
- |
250 |
370 |
- |
- |
- |
|||
ТТОН 89/159-1,6/1,6 |
- |
- |
- |
- |
- |
- |
- |
- |
217 |
315 |
|
ТТОН 89/159-4,0/1,6 |
- |
- |
- |
- |
- |
- |
- |
- |
220 |
320 |
|
ТТОН 89/159-6,3/4,0 |
- |
- |
- |
200 |
300 |
- |
- |
- |
230 |
328 |
|
ТТОН 89/159-10,0/6,3 |
- |
- |
- |
254 |
380 |
- |
- |
- |
- |
- |
|
ТТОН 89/159-16,0/10,0 |
- |
- |
- |
360 |
540 |
- |
- |
- |
- |
- |
|
ТТОН 108/159-1,6/1,6 |
108 |
- |
- |
- |
- |
- |
- |
- |
- |
235 |
340 |
ТТОН 108/159-4,0/1,6 |
- |
- |
- |
- |
- |
- |
- |
- |
260 |
372 |
|
ТТОН 108/159-6,3/4,0 |
- |
- |
- |
230 |
345 |
- |
- |
- |
275 |
385 |
|
ТТОН 108/159-10,0/6,3 |
- |
- |
- |
302 |
445 |
- |
- |
- |
- |
- |
|
ТТОН 108/159-16,0/10,0 |
- |
- |
- |
413 |
617 |
- |
- |
- |
- |
- |
|
ТТОН 133/219-4,0/1,6 |
133 |
- |
- |
- |
- |
460 |
- |
- |
- |
- |
- |
ТТОН 133/219-10,0/1,6 |
- |
- |
- |
- |
515 |
- |
- |
- |
- |
- |
|
ТТОН 133/219-10,0/4,0 |
- |
- |
- |
- |
605 |
- |
- |
- |
- |
- |
|
ТТОН 133/219-10,0/6,3 |
- |
- |
- |
- |
785 |
- |
- |
- |
- |
- |
|
ТТОН 133/219-16,0/10,0 |
- |
- |
- |
- |
890 |
- |
- |
- |
- |
- |
|
ТТОН 159/219-1,6/1,6 |
159 |
- |
- |
- |
- |
- |
- |
- |
365 |
530 |
|
ТТОН 159/219-4,0/1,6 |
- |
- |
- |
- |
500 |
- |
- |
- |
383 |
550 |
|
ТТОН 159/219-6,3/4,0 |
- |
- |
- |
- |
657 |
- |
- |
- |
542 |
755 |
|
ТТОН 159/219-10,0/6,3 |
- |
- |
- |
- |
970 |
- |
- |
- |
Табл.2 Основные технические характеристики теплообменников ТТОР
Обозначение |
Ду, мм теплообм. труб |
Масса (кг), при длине теплообменных труб: |
||
4500 |
6000 |
9000 |
||
ТТОР 89/133-1,6/1,6 |
89 |
1150 |
1300 |
1600 |
ТТОР 89/133-4,0/1,6 |
1200 |
1350 |
1650 |
|
ТТОР 89/133-4,0/4,0 |
1500 |
1700 |
2050 |
|
ТТОР 89/159-1,6/1,6 |
1250 |
1450 |
1800 |
|
ТТОР 89/159-4,0/1,6 |
1350 |
1550 |
1900 |
|
ТТОР 89/159-4,0/4,0 |
1650 |
1850 |
2250 |
|
ТТОР 108/159-1,6/1,6 |
108 |
1330 |
1520 |
1880 |
ТТОР 108/159-4,0/1,6 |
1450 |
1600 |
2070 |
|
ТТОР 108/159-4,0/4,0 |
1800 |
2000 |
2460 |
|
ТТОР 133/219-1,6/1,6 |
133 |
2420 |
3030 |
|
ТТОР 133/219-4,0/1,6 |
2750 |
3400 |
||
ТТОР 133/219-4,0/4,0 |
3270 |
4100 |
||
ТТОР 159/219-1,6/1,6 |
159 |
2600 |
3250 |
|
ТТОР 159/219-4,0/1,6 |
2940 |
3550 |
||
ТТОР 159/219-4,0/4,0 |
3470 |
4300 |
Табл.2 Основные технические характеристики теплообменников ТТМ
Обозначение |
Кол-во потоков |
Масса (кг), при длине теплообменных труб: |
|||||||||||
Трубы гладкие (Г) |
Трубы ошипованные (Ш) или оребренные (ПР) |
Трубы оребренные (ПР) алюминиевые |
|||||||||||
3000 |
4500 |
6000 |
9000 |
3000 |
4500 |
6000 |
9000 |
3000 |
4500 |
6000 |
9000 |
||
ТТМ5 38/89-1,6/1,6 |
5 |
- |
- |
- |
- |
1060 |
1190 |
1540 |
- |
940 |
1020 |
1310 |
- |
ТТМ5 38/89-4,0/1,6 |
- |
- |
- |
- |
1110 |
1340 |
1600 |
- |
- |
- |
- |
- |
|
ТТМ5 38/89-4,0/4,0 |
- |
- |
- |
- |
1310 |
1540 |
1790 |
- |
- |
- |
- |
- |
|
ТТМ5 48/89-1,6/1,6 |
1040 |
1260 |
1490 |
- |
1090 |
1340 |
1600 |
- |
950 |
1130 |
1330 |
- |
|
ТТМ5 48/89-4,0/1,6 |
1150 |
1380 |
1600 |
- |
1140 |
1400 |
1650 |
- |
- |
- |
- |
- |
|
ТТМ5 48/89-4,0/4,0 |
1450 |
1670 |
1890 |
- |
1440 |
1690 |
1950 |
- |
- |
- |
- |
- |
|
ТТМ5 48/108-1,6/1,6 |
- |
- |
- |
- |
1360 |
1690 |
2020 |
- |
1200 |
1460 |
1720 |
- |
|
ТТМ5 48/108-4,0/1,6 |
- |
- |
- |
- |
1730 |
2060 |
2390 |
- |
- |
- |
- |
- |
|
ТТМ5 48/108-4,0/4,0 |
- |
- |
- |
- |
1760 |
2090 |
2420 |
- |
- |
- |
- |
- |
|
ТТМ5 57/108-1,6/1,6 |
1350 |
1660 |
1970 |
- |
1480 |
1830 |
2200 |
- |
1260 |
1510 |
1780 |
- |
|
ТТМ5 57/108-4,0/1,6 |
1540 |
1850 |
2160 |
- |
1610 |
1990 |
2360 |
- |
- |
- |
- |
- |
|
ТТМ5 57/108-4,0/4,0 |
1790 |
2100 |
2400 |
- |
1860 |
2240 |
2610 |
- |
- |
- |
- |
- |
|
ТТМ7 38/89-1,6/1,6 |
7 |
- |
- |
- |
- |
- |
1660 |
2020 |
2660 |
- |
1420 |
1690 |
2100 |
ТТМ7 38/89-4,0/1,6 |
- |
- |
- |
- |
- |
1740 |
2100 |
2740 |
- |
- |
- |
- |
|
ТТМ7 38/89-4,0/4,0 |
- |
- |
- |
- |
- |
1980 |
2330 |
2980 |
- |
- |
- |
- |
|
ТТМ7 48/89-1,6/1,6 |
- |
1650 |
1950 |
2580 |
- |
1750 |
2100 |
2820 |
- |
1460 |
1720 |
2270 |
|
ТТМ7 48/89-4,0/1,6 |
- |
1800 |
2100 |
2730 |
- |
1830 |
2190 |
2900 |
- |
- |
- |
- |
|
ТТМ7 48/89-4,0/4,0 |
- |
2040 |
2340 |
2970 |
- |
2070 |
2430 |
3150 |
- |
- |
- |
- |
|
ТТМ7 48/108-1,6/1,6 |
- |
- |
- |
- |
- |
2650 |
3200 |
4310 |
- |
2270 |
2710 |
3590 |
|
ТТМ7 48/108-4,0/1,6 |
- |
- |
- |
- |
- |
2870 |
3420 |
4530 |
- |
- |
- |
- |
|
ТТМ7 48/108-4,0/4,0 |
- |
- |
- |
- |
- |
3260 |
3810 |
4920 |
- |
- |
- |
- |
|
ТТМ7 57/108-1,6/1,6 |
- |
2630 |
3160 |
4220 |
- |
2880 |
3500 |
4750 |
- |
2350 |
2820 |
3750 |
|
ТТМ7 57/108-4,0/1,6 |
- |
2890 |
3420 |
4480 |
- |
3100 |
3720 |
4960 |
- |
- |
- |
- |
|
ТТМ7 57/108-4,0/4,0 |
- |
3280 |
3800 |
4870 |
- |
3490 |
4110 |
5350 |
- |
- |
- |
- |
|
ТТМ12 38/89-1,6/1,6 |
12 |
- |
- |
- |
- |
- |
- |
3410 |
4520 |
- |
- |
2830 |
3720 |
ТТМ12 38/89-4,0/1,6 |
- |
- |
- |
- |
- |
- |
3590 |
4700 |
- |
- |
- |
- |
|
ТТМ12 38/89-4,0/4,0 |
- |
- |
- |
- |
- |
- |
4050 |
5160 |
- |
- |
- |
- |
|
ТТМ12 48/89-1,6/1,6 |
- |
- |
3300 |
4370 |
- |
- |
3570 |
4800 |
- |
- |
2910 |
3830 |
|
ТТМ12 48/89-4,0/1,6 |
- |
- |
3600 |
4670 |
- |
- |
3770 |
4990 |
- |
- |
- |
- |
|
ТТМ12 48/89-4,0/4,0 |
- |
- |
4100 |
5150 |
- |
- |
4250 |
5480 |
- |
- |
- |
- |
|
ТТМ12 48/108-1,6/1,6 |
- |
- |
- |
- |
- |
- |
5880 |
7880 |
- |
- |
4980 |
6620 |
|
ТТМ12 48/108-4,0/1,6 |
- |
- |
- |
- |
- |
- |
6310 |
8850 |
- |
- |
- |
- |
|
ТТМ12 48/108-4,0/4,0 |
- |
- |
- |
- |
- |
- |
6980 |
8910 |
- |
- |
- |
- |
|
ТТМ12 57/108-1,6/1,6 |
- |
- |
5840 |
7770 |
- |
- |
6430 |
8670 |
- |
- |
5180 |
6860 |
|
ТТМ12 57/108-4,0/1,6 |
- |
- |
6300 |
8230 |
- |
- |
6850 |
9100 |
- |
- |
- |
- |
|
ТТМ12 57/108-4,0/4,0 |
- |
- |
6960 |
8890 |
- |
- |
7520 |
9760 |
- |
- |
- |
- |
|
ТТМ22 38/89-1,6/1,6 |
22 |
- |
- |
- |
- |
- |
- |
6290 |
8350 |
- |
- |
5250 |
6870 |
ТТМ22 38/89-4,0/1,6 |
- |
- |
- |
- |
- |
- |
6660 |
8710 |
- |
- |
- |
- |
|
ТТМ22 38/89-4,0/4,0 |
- |
- |
- |
- |
- |
- |
7510 |
9570 |
- |
- |
- |
- |
|
ТТМ22 48/89-1,6/1,6 |
- |
- |
5850 |
7790 |
- |
- |
6450 |
8690 |
- |
- |
5210 |
6890 |
|
ТТМ22 48/89-4,0/1,6 |
- |
- |
6370 |
8300 |
- |
- |
6920 |
9180 |
- |
- |
- |
- |
|
ТТМ22 48/89-4,0/4,0 |
- |
- |
7040 |
8970 |
- |
- |
7590 |
9880 |
- |
- |
- |
- |
|
ТТМ22 48/108-1,6/1,6 |
- |
- |
- |
- |
- |
- |
7120 |
12080 |
- |
- |
5690 |
10010 |
|
ТТМ22 48/108-4,0/1,6 |
- |
- |
- |
- |
- |
- |
7830 |
12780 |
- |
- |
- |
- |
|
ТТМ22 48/108-4,0/4,0 |
- |
- |
- |
- |
- |
- |
9240 |
14280 |
- |
- |
- |
- |
|
ТТМ22 57/108-1,6/1,6 |
- |
- |
8960 |
11730 |
- |
- |
10060 |
13380 |
- |
- |
8090 |
10540 |
|
ТТМ22 57/108-4,0/1,6 |
- |
- |
9840 |
12600 |
- |
- |
10860 |
14180 |
- |
- |
- |
- |
|
ТТМ22 57/108-4,0/4,0 |
- |
- |
11460 |
14220 |
- |
- |
12480 |
15800 |
- |
- |
- |
- |
|
ТТМ31 38/89-1,6/1,6 |
31 |
- |
- |
- |
- |
- |
- |
9250 |
12180 |
- |
- |
7720 |
10070 |
ТТМ31 38/89-4,0/1,6 |
- |
- |
- |
- |
- |
- |
10020 |
12880 |
- |
- |
- |
- |
|
ТТМ31 38/89-4,0/4,0 |
- |
- |
- |
- |
- |
- |
11580 |
14440 |
- |
- |
- |
- |
|
ТТМ31 48/89-1,6/1,6 |
- |
- |
9180 |
11940 |
- |
- |
9300 |
12480 |
- |
- |
7520 |
9910 |
|
ТТМ31 48/89-4,0/1,6 |
- |
- |
9760 |
12580 |
- |
- |
10420 |
13600 |
- |
- |
- |
- |
|
ТТМ31 48/89-4,0/4,0 |
- |
- |
11310 |
14070 |
- |
- |
11980 |
15160 |
- |
- |
- |
- |
Табл.2 Основные технические характеристики теплообменников ТТРМ
Обозначение |
Ду, мм теплообмен. труб |
Масса (кг), при длине теплообменных труб: |
|||||||
Трубы гладкие (Г) |
Трубы ошипованные (Ш) или оребренные (ПР) |
||||||||
1500 |
3000 |
4500 |
6000 |
1500 |
3000 |
4500 |
6000 |
||
ТТРМ 25/57-6,3/1,6 |
25 |
180 |
220 |
190 |
240 |
||||
ТТРМ 25/57-6,3/4,0 |
265 |
310 |
275 |
330 |
|||||
ТТРМ 25/57-10,0/6,3 |
355 |
405 |
|||||||
ТТРМ 25/57-16,0/10,0 |
460 |
510 |
|||||||
ТТРМ 38/57-10,0/1,6 |
38 |
200 |
250 |
||||||
ТТРМ 38/57-10,0/4,0 |
255 |
305 |
|||||||
ТТРМ 38/76-10,0/1,6 |
280 |
345 |
|||||||
ТТРМ 38/76-10,0/4,0 |
400 |
460 |
|||||||
ТТРМ 38/76-16,0/10,0 |
625 |
710 |
|||||||
ТТРМ 38/89-6,3/1,6 |
425 |
515 |
|||||||
ТТРМ 38/89-6,3/4,0 |
535 |
630 |
|||||||
ТТРМ 48/76-6,3/1,6 |
48 |
355 |
425 |
||||||
ТТРМ 48/76-6,3/4,0 |
475 |
545 |
|||||||
ТТРМ 48/89-6,3/1,6 |
410 |
500 |
585 |
440 |
540 |
640 |
|||
ТТРМ 48/89-6,3/4,0 |
530 |
620 |
705 |
560 |
660 |
760 |
|||
ТТРМ 48/89-10,0/6,3 |
640 |
735 |
830 |
||||||
ТТРМ 48/108-6,3/1,6 |
680 |
800 |
|||||||
ТТРМ 48/108-6,3/4,0 |
855 |
975 |
|||||||
ТТРМ 57/89-10,0/1,6 |
57 |
605 |
705 |
||||||
ТТРМ 57/89-10,0/4,0 |
785 |
885 |
|||||||
ТТРМ 57/108-10,0/1,6 |
665 |
780 |
745 |
885 |
|||||
ТТРМ 57/108-10,0/4,0 |
840 |
955 |
920 |
1060 |
|||||
ТТРМ 57/108-10,0/6,3 |
1025 |
1150 |
1100 |
1255 |
Табл.5 Материалы, применяемые для изготовления теплообменников типа «труба в трубе»
Материальное исполнение |
Материал |
||||
теплообмен-ные трубы |
решетки теплообмен-ных труб |
камера распредели-тельная 1 |
трубы кожуховые |
камера 2, решетки, камера поворотная |
|
М1 |
Сталь 20 |
16ГС |
16ГС |
Сталь 20 |
16ГС |
М2 |
12Х18Н10Т |
12Х18Н10Т |
16ГС+12Х18Н10Т |
Сталь 20 |
16ГС |
М3 |
12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т |
М4 |
15Х5М |
15Х5М |
15Х5М |
Сталь 20 |
16ГС |
М5 |
Алюминий АМг3 |
16ГС |
16ГС |
Сталь 20 |
16ГС |
М6 |
08Х22Н6Т |
08Х22Н6Т |
08Х22Н6Т |
Сталь 20 |
16ГС |
Рис.1 Эскиз теплообменника ТТОН
Рис.2 Эскиз теплообменника ТТОР

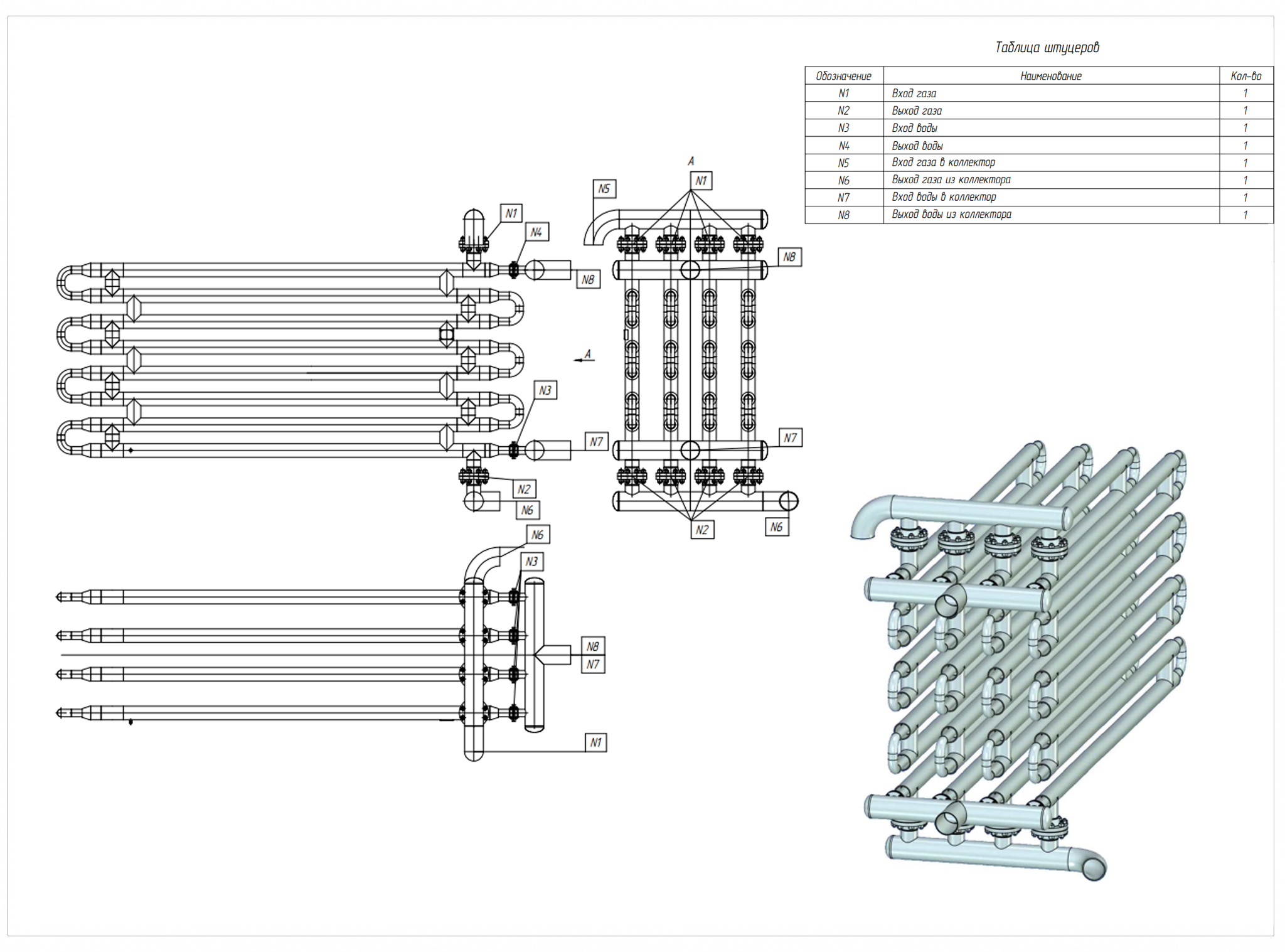

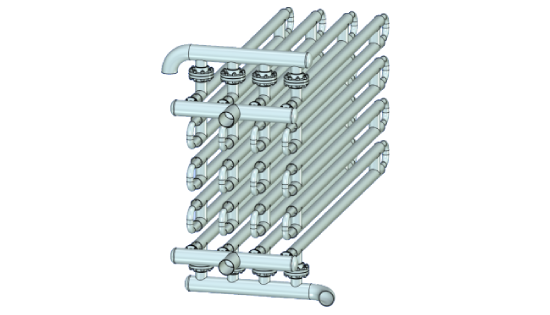

Рис.3 Эскиз теплообменника ТТМ

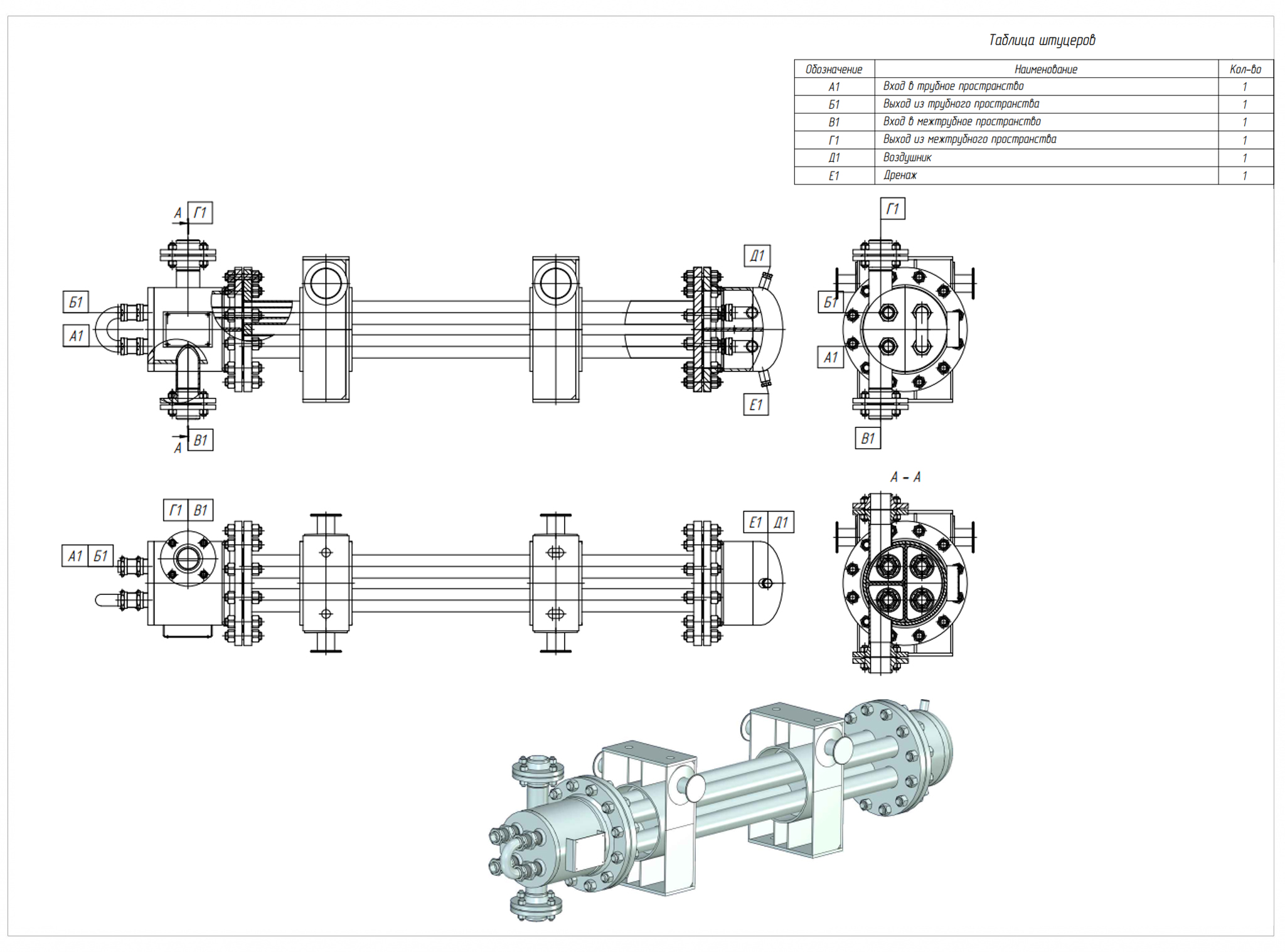

Рис.4 Эскиз теплообменника ТТРМ
Для заказа нашей продукции вы можете скачать опросный лист на теплообменники "труба в трубе" и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
