Стоимость производства:
от 40 000 руб.
Резервуары горизонтальные стальные надземные (РГСН) предназначаются для приема, хранения, транспортировки и выдачи темных и светлых нефтепродуктов. Изделия подходят для эксплуатации питьевой, технической и пожарной воды, а также масел и различных неагрессивных и агрессивных жидкостей. Емкости отличаются повышенной прочностью и надежностью; изготавливаются в разных конструктивных решениях. Плотность рабочей среды не должна превышать 1т/м3.
Однокамерные резервуары РГСН имеют цилиндрическую форму и выполняются из стали (нержавеющий, низкоуглеродистой). Стенки горизонтальных емкостей состоят из листовых обечаек, каждая из которых сделана из рулонной или же листовой стали. Ширина листа варьируется между 1500-2000 мм. Обечайки и листы соединены при помощи сварных стыковых швов. Как правило, для того, чтобы упрочнить стенки резервуаров этого типа, используются опорные и промежуточные кольца жесткости с дополнительной треугольной диафрагмой. Днище изготавливается плоским, если избыточное давление не превышает 40кПа, или коническим – при данном показателе до 70 кПа. Плоское днище может быть ребристым. Корпус изделия оснащен штуцерами для вентиляции, забора и загрузки, люком с лазом и крышкой, благодаря которой можно осуществлять сервис и ремонт. РГСН также оборудуется заземлением и наружной лестницей. В качестве опор для наземных РГС применяются специальные седловидные устройства (2 штуки), которые располагаются на расстоянии в 0,586хlр друг от друга. В комплекте могут быть и опоры стоечные.
ООО Химмаш выпускает несколько разновидностей надземных резервуаров РСГ исходя из их объема: РСГ-25, РГС-50, РГС-75, РГС-100. В ассортименте имеются и емкости с меньшим объемом – от 3 м3. В целом такие изделия изготавливаются в 2-х конструктивных исполнениях. Первое предназначается для темных нефтепродуктов и дополнительно снабжается внутренним теплообменником, что увеличивает массу горизонтальной емкости на 5%. Второе исполнение, соответственно, подходит для светлых нефтепродуктов. РГС-3, РГС-5 и РГС-10 разработаны для эксплуатации с темными нефтепродуктами. РГС-3 производится без площадки для обслуживания.
Резервуары горизонтальные стальные надземные-РГСН применяются в нефтяной и нефтеперерабатывающей промышленности, а также в других отраслях, где используются агрессивные и неагрессивные жидкости.
Поставка резервуаров РГСН в г. Архангельск осуществляется из Пензы
Таблица 1.
Характеристики наземных горизонтальных резервуаров.
Параметры | РГСН-3 | РГСН-5 | РГСН-10 | РГСН-25 | РГСН-50 | РГСН-75 | РГСН-100 |
---|---|---|---|---|---|---|---|
Вместимость, куб.м. | 3 | 5 | 10 | 25 | 50 | 75 | 100 |
Давление рабочее | налив | ||||||
Внутренний диаметр,
мм | 1400 | 1600 | 2200 | 2760 | 3000 | ||
Длина, мм | 2550 | 2785 | 3335 | 4990 | 10100 | 14400 | |
Ширина, мм | 1700 | 1800 | 2400 | 3000 | 3435 | 3440 | |
Высота (при
транспортировке), мм | 1955 | 2050 | 2650 | 3400 | 3650 | ||
Толщина
корпуса/днища, мм | 4/6 | 4/8 | 6/12 | ||||
Масса, кг | 1400 | 1540 | 2520 | 4340 | 5880 | 7640 | 11900 |
Назначение и диаметр штуцеров (мм) | |||||||
А | Люк замерный (150) | Вход продукта (80) | |||||
Б | Вход продукта (80) | Выход продукта (80) | |||||
В | Выход продукта (80) | Вход теплоносителя (40) | |||||
Г | Вход теплоносителя (50) | Выход теплоносителя (40) | |||||
Д 1, 2 | Для механизма управления
хлопушкой (150) | Для вентиляционной трубы (150) /
Для предохранительного клапана (50) | |||||
Е | Для вентиляционной трубы (50) | Люк замерный (150) | |||||
Ж | Дренаж (G3/4-B) | Для механизма управления хлопушкой (150) | |||||
И | Люк (800) | ||||||
К | Выход конденсата (50) | Грязе-спускная пробка |

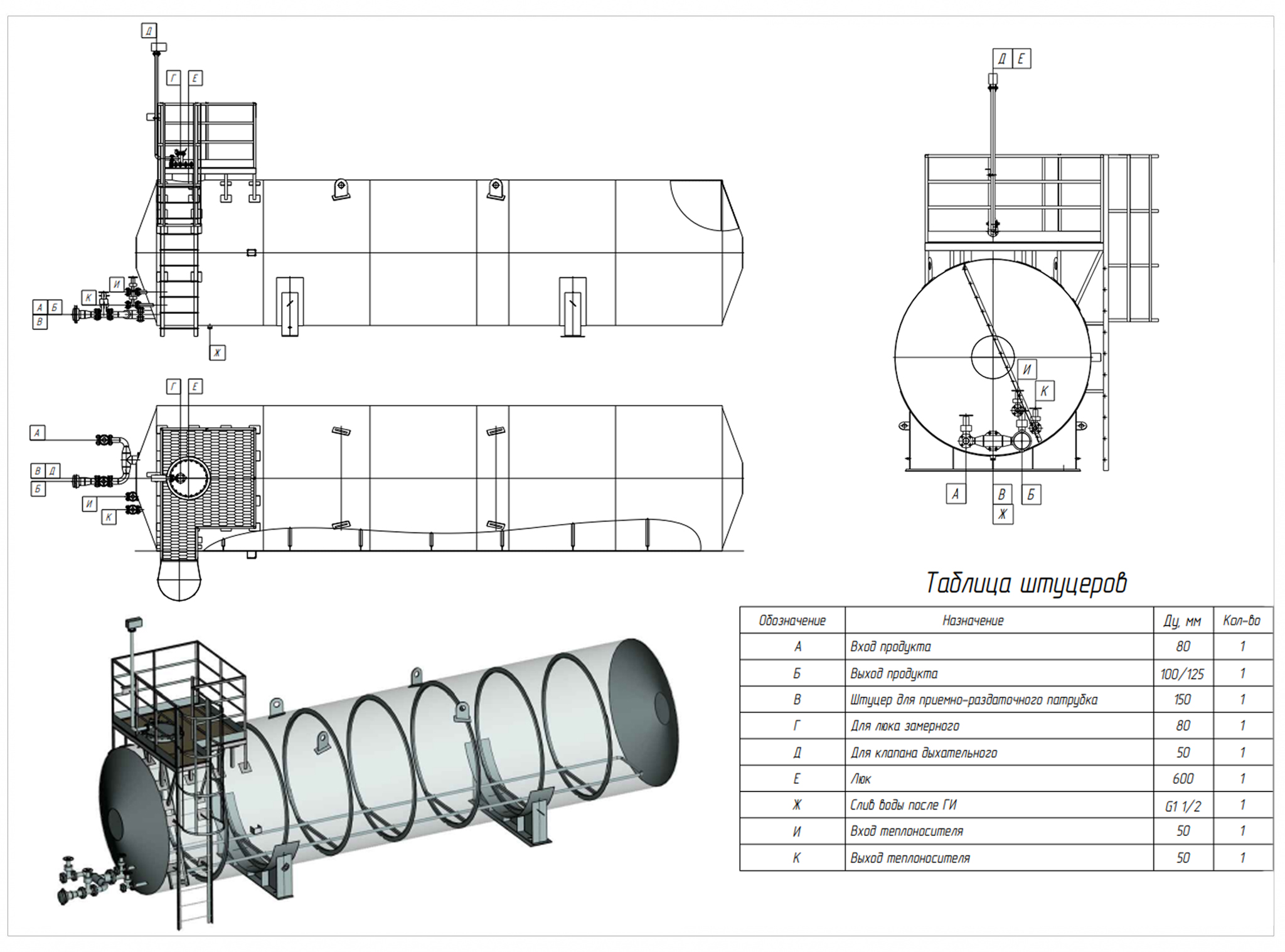

Рис. 1. Резервуары горизонтальные стальные наземные (РГСН).
Для заказа нашей продукции вы можете скачать опросный лист на резервуары горизонтальные стальные наземные - РГСН и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
