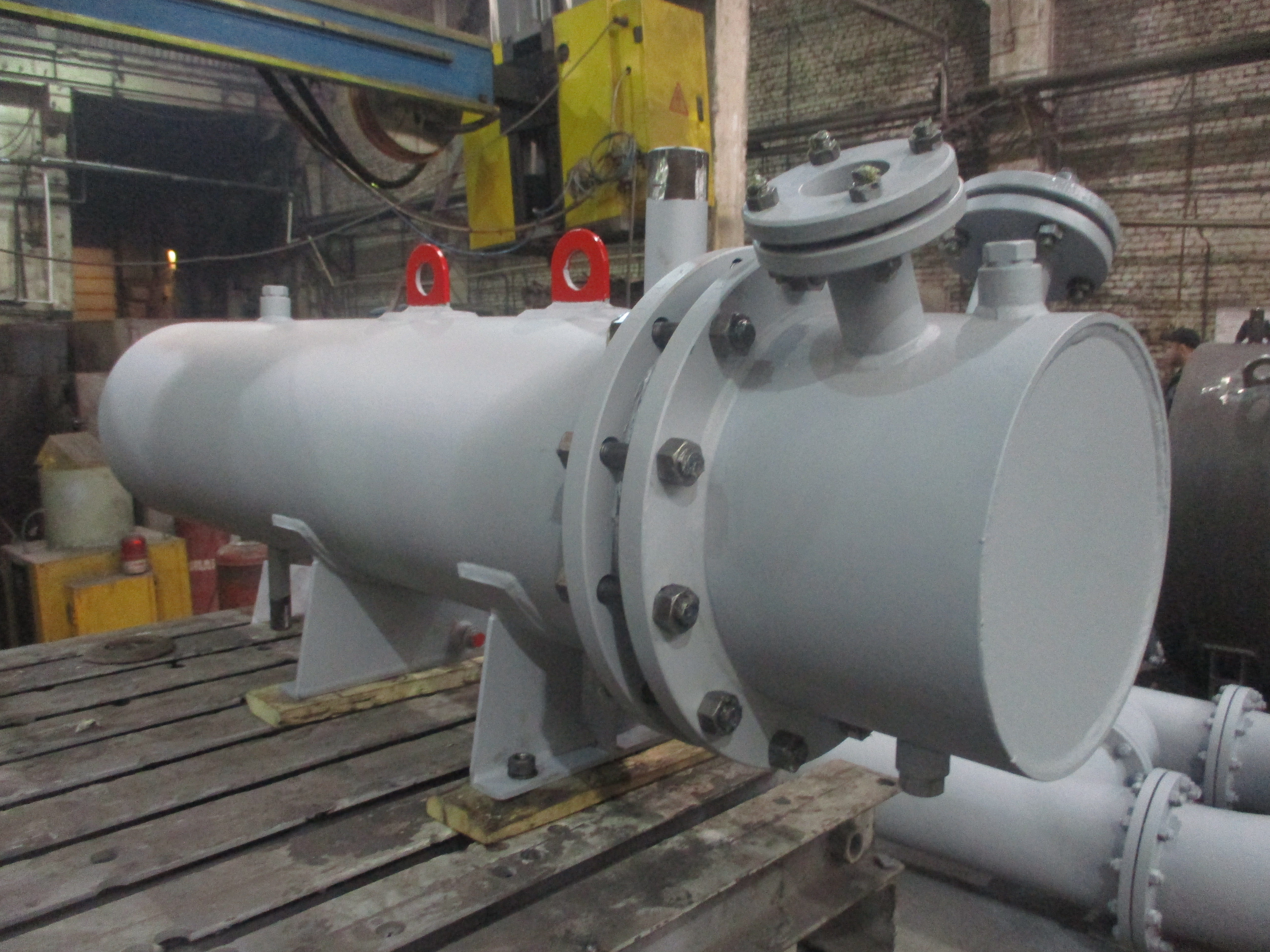

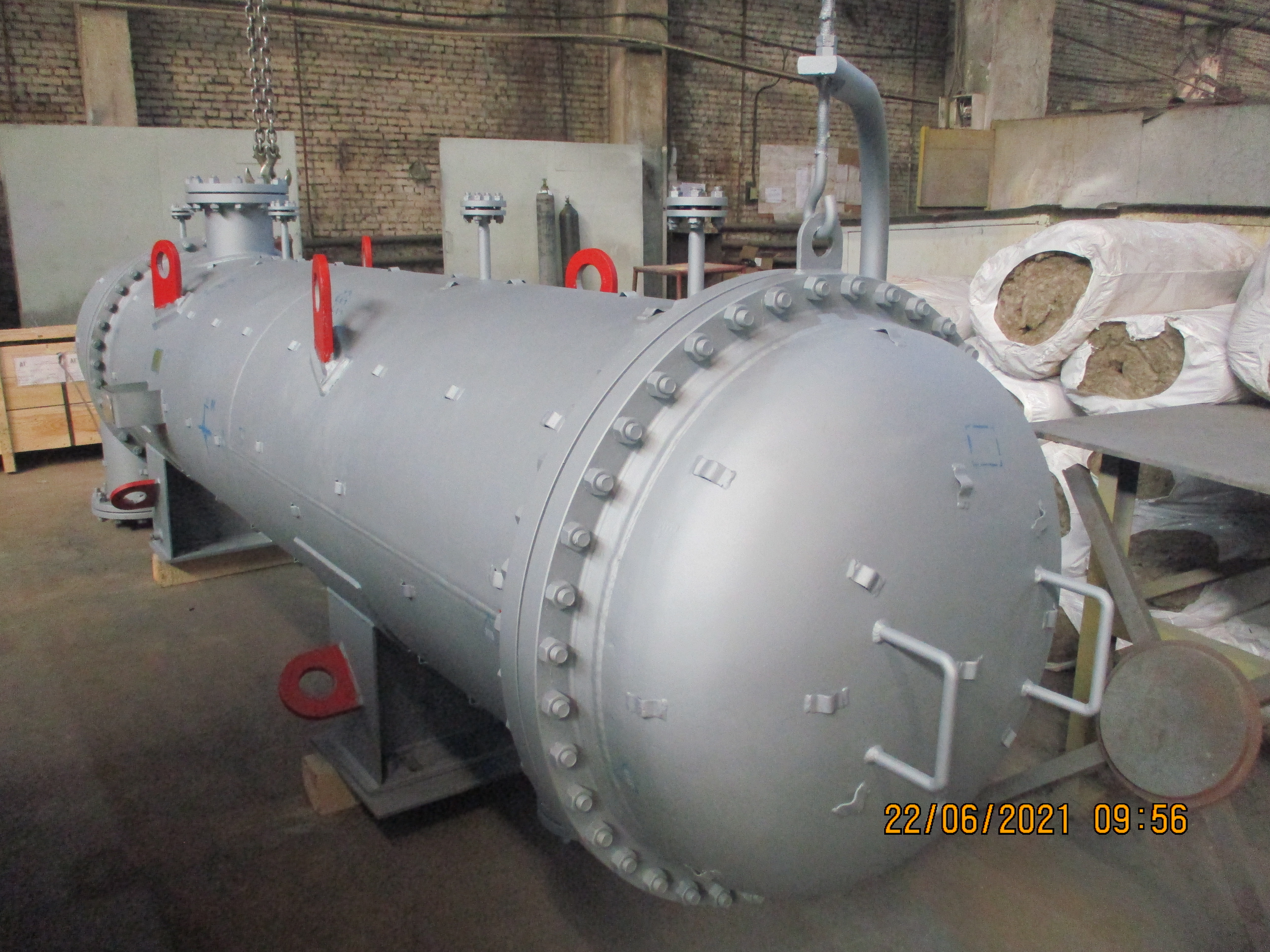

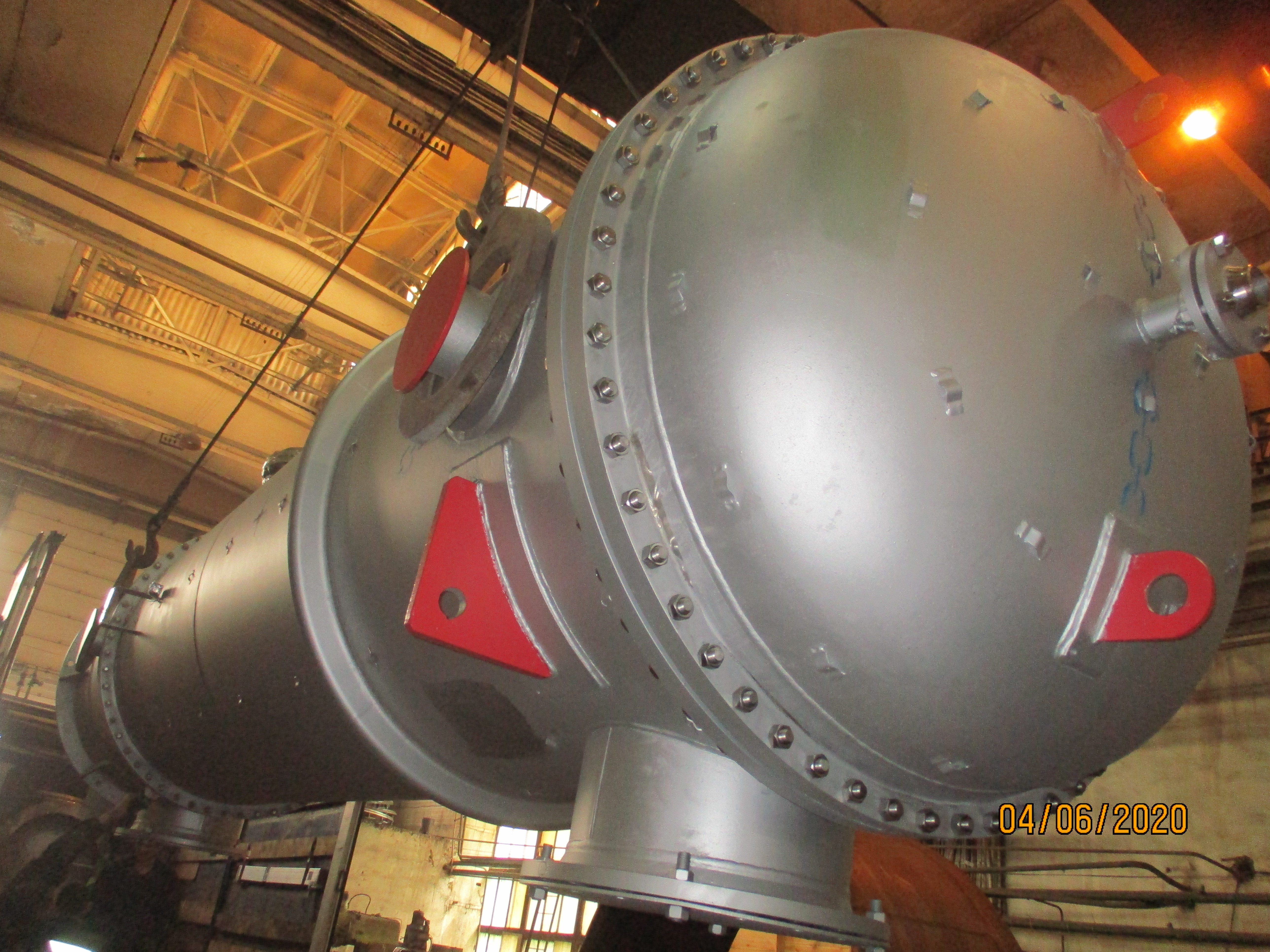

Маслоохладители гладкотрубные применяются для охлаждения масла, используемого в системах смазывания и регулирования стационарных паровых и газовых турбин, в гидросистемах станков, прессов, трансформаторов и другого оборудования. Основные типы маслоохладителей: МБ, МБМ, МО, МХ и МП.

Пример условного обозначения маслоохладителей:

МБ-20-30
МБМ-20-30
МО-2,5
МХ-12
МП-37

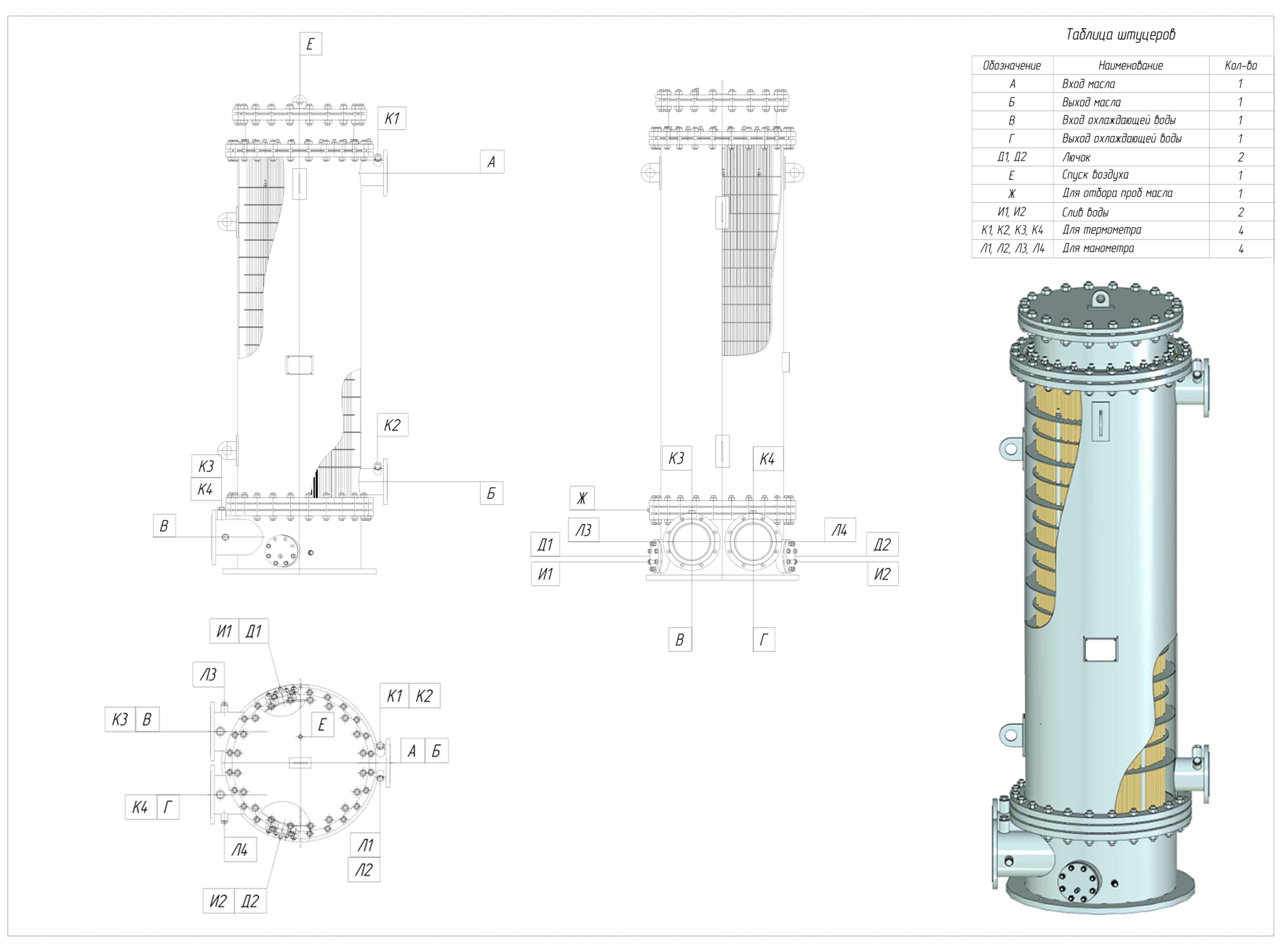

МБ – маслоохладитель при охлаждении пресной водой (МБ-20-30, МБ-25-37, МБ-40-60, МБ-63-90)

МБМ – маслоохладитель при охлаждении морской водой (МБМ-20-30, МБМ-25-37, МБМ-40-60, МБМ-63-90)

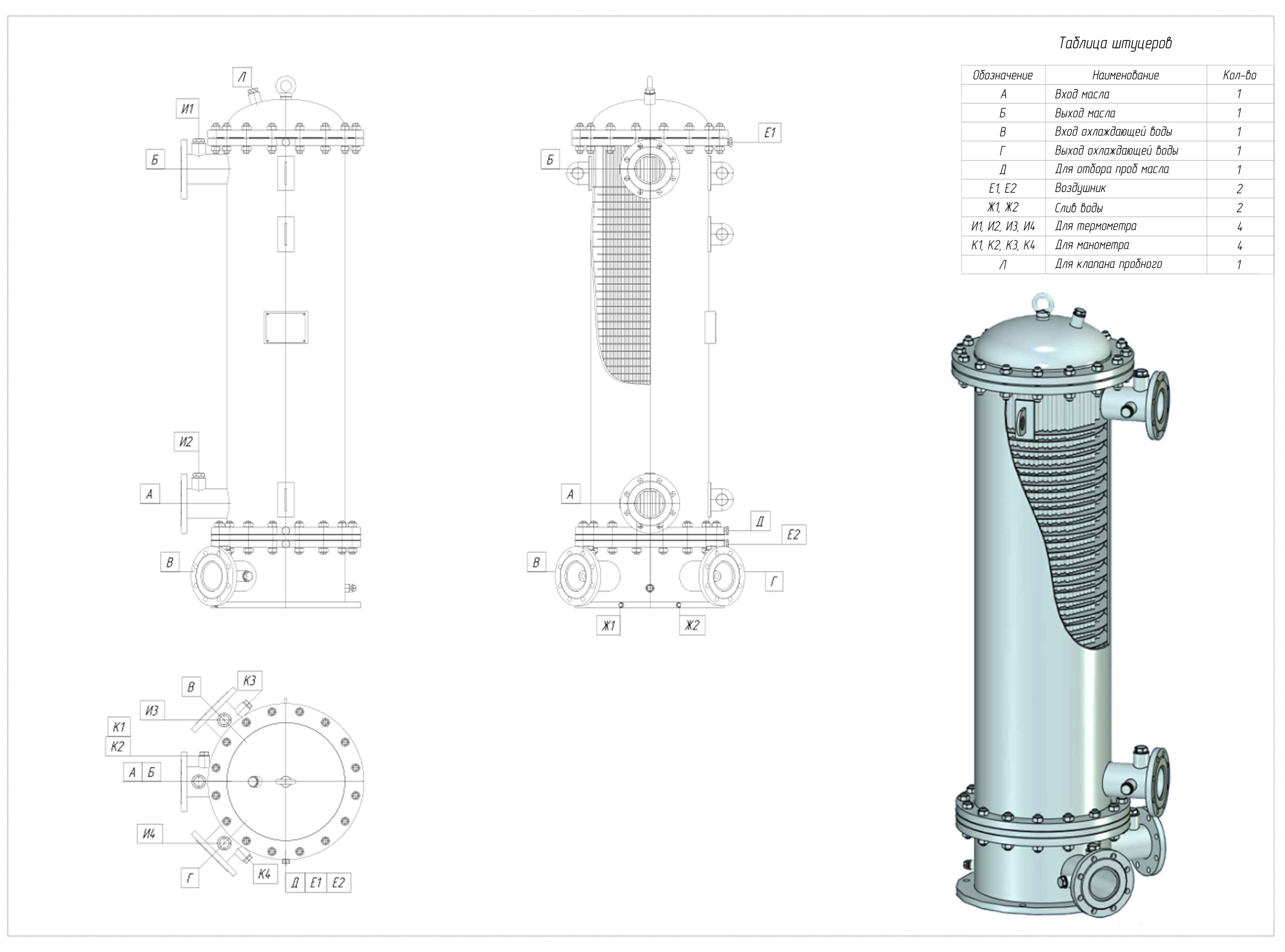

МО – маслоохладитель для охлаждения рабочей жидкости в гидросистемах станков, прессов и других гидрофицированных машин (МО-2,5, МО-4, МО-6, МО-10, МО-12, МО-16, МО-20)

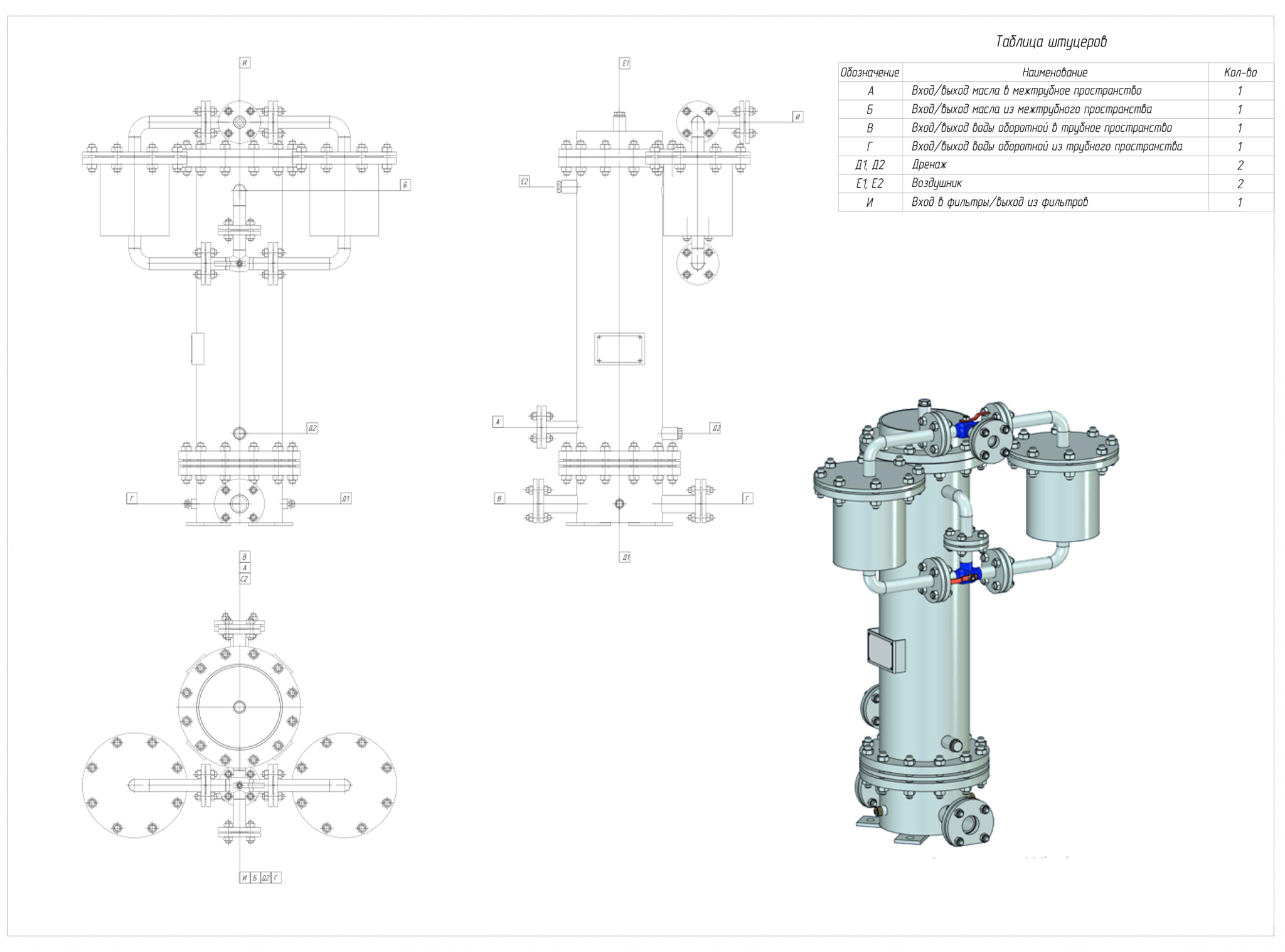

МХ – маслоохладитель для охлаждения масла, циркулирующего в системах смазки подшипников (МХ-4,5, МХ-6, МХ-9, МХ-12, МХ-18)

МП – маслоохладитель для охлаждения масла систем смазки турбин, систем охлаждения трансформаторов и т.п. (МП-5,5, МП-10, МП-15, МП-20, МП-22, МП-37, МП-44, МП-65, МП-80, МП-165-150)

Первая цифра после аббревиатуры - площадь поверхности теплообмена, кв.м.

Вторая цифра – объем расхода масла, куб.м./ч.

Номинальная кратность охлаждения (отношение массового расхода воды к массовому расходу масла) – 1,6.

Предельное отклонение кратности охлаждения + - 0,2.

В маслоохладителях как правило используются трубы диаметром 16 мм с толщиной стенки 1 мм (по согласованию заказчиком ООО «Химмаш» может изготовить из труб других диаметров и толщины).

Компактность (отношение внутреннего объема корпуса к поверхности теплообмена) – 0,015 +- 0,002 куб.м./кв.м.

Площадь поверхности теплообмена и объемный расход масла не должны отличаться от номинальных значений более чем на 5%.

Маслоохладители могут комплектоваться:

- техническими термометрами с диапазоном измерения 0-100 С с оправами.
- кранами-воздушниками для выпуска воздуха из масляной и водяной полостей.
- пробно-спускными кранами для полного слива масла и воды.
- протекторами.

Цена маслоохладителей зависит от материального исполнения, модели и пожеланий заказчика.

Поставка маслоохладителей в г. Архангельск осуществляется из Пензы

Технические характеристики маслоохладителей типа МБ, МБМ

Тип

Площадь теплообм., кв.м.

Расход масла, куб.м./ч

Диаметр корпуса, мм

Длина, мм

Давление, Мпа

Масса, кг

воды

масла

МБ-20-30

20

30

500

2230

0,5

0,35

880

МБ-25-37

25

37

500

2480

920

МБ-40-60

40

60

700

2206

1340

МБ-63-90

60

90

700

2925

1650

МБМ-20-30

20

30

500

2245

970

МБМ-25-37

25

37

500

2435

1030

МБМ-40-60

40

60

700

2215

1520

МБМ-63-90

63

90

700

2935

1820

Технические характеристики маслоохладителей типа МО

Тип

Тепловой поток, кВт, не менее

Расход масла, куб.м./ч

Расход воды, куб.м./ч

Давление, Мпа

Масса, кг

воды

масла

МО-2,5

24

6-10

3-5

0,4

0,8

70

МО-4

37

9-15

5-10

85

МО-6

58

15-20

135

МО-10

93

25-40

10-15

170

МО-12

100

30-40

210

МО-16

120

280

МО-20

137

310

Технические характеристики маслоохладителей типа МХ

Тип

Площадь охлаждения, кв.м.

Давление, Мпа

Длина, мм

Высота, мм

Масса, кг

воды

масла

МХ-4,5

4,5

2

0,6

1235

437

176

МХ-6

6

1735

231

МХ-9

9

2235

286

МХ-12

12

1735

816

457

МХ-18

18

2235

572

Технические характеристики маслоохладителей типа МП

Тип

Площадь теплообм., кв.м.

Давление масла, Мпа

Тепловой поток, кВт

Ширина, мм

Длина, мм

Масса, кг



МП-5,5

5,5

0,5

35

370

1500

290


МП-10

10

50

410

1600

330


МП-15

15

75

480

1650

570


МП-20

20

130

530

2025

790


МП-22

22

150

560

2400

800


МП-37

37

220

680

2400

1070


МП-44

44

250

690

2320

1450


МП-65

65

300

637

3580

1500


Для заказа нашей продукции вы можете скачать опросный лист на маслоохладители и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
